Skived Heat Sink
Теплоотводы с тонкими ребрами на заказ
Ecotherm производит skived heat sink для серверного оборудования, силовой электроники, лазеров, телекоммуникационных модулей и промышленных устройств. Мы изготавливаем изделия по чертежам заказчика и подбираем конструкцию под высокую плотность теплового потока, ограниченное пространство и требования к воздушному охлаждению.
22+
года опыта в кастомном охлаждении
1
единица — минимальный заказ
24ч
на предварительный расчет
OEM
производство по вашим чертежам
Ecothermgroup производит сквизированные теплоотводы длиной до 3 м.
ИЗУЧИТЕ НАШИ ИНДИВИДУАЛЬНЫЕ РЕШЕНИЯ ДЛЯ ВЫСОКОЙ МОЩНОСТИ

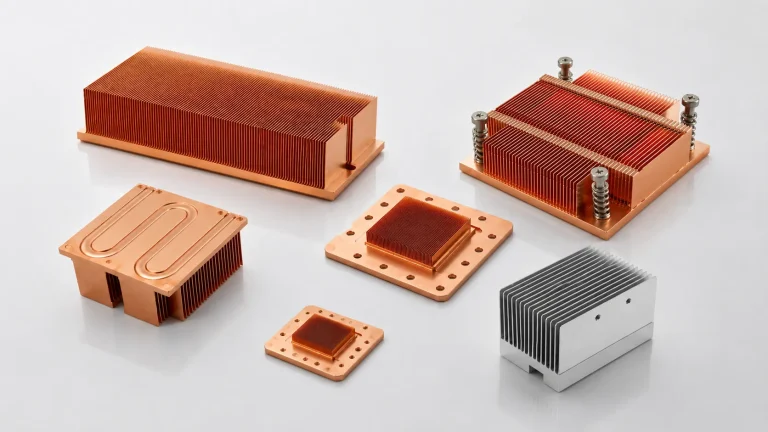

Примеры сквизированных теплоотводов

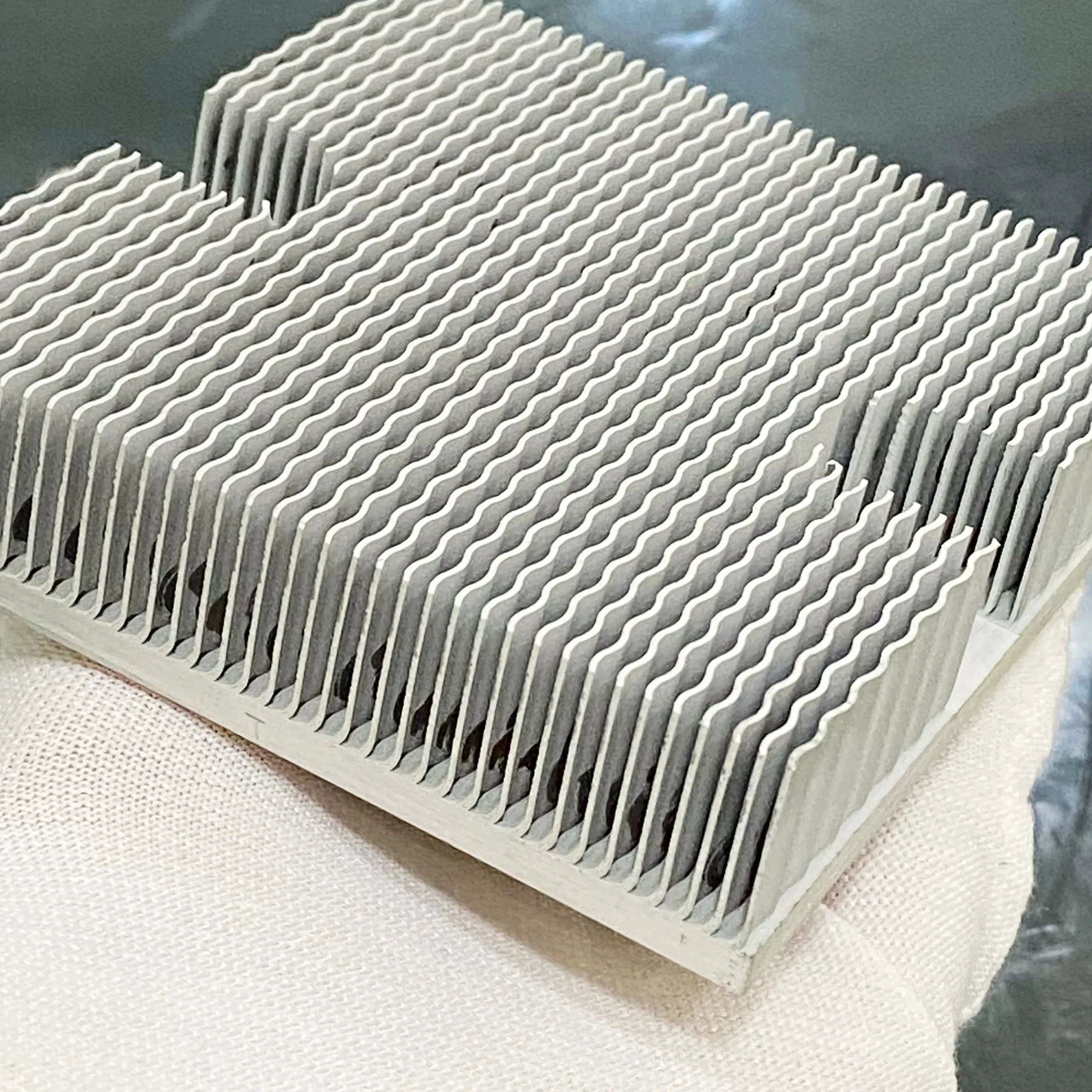

Волнообразный теплоотвод с ребрами для проходов
Продвинутая технология: волнистые ребра

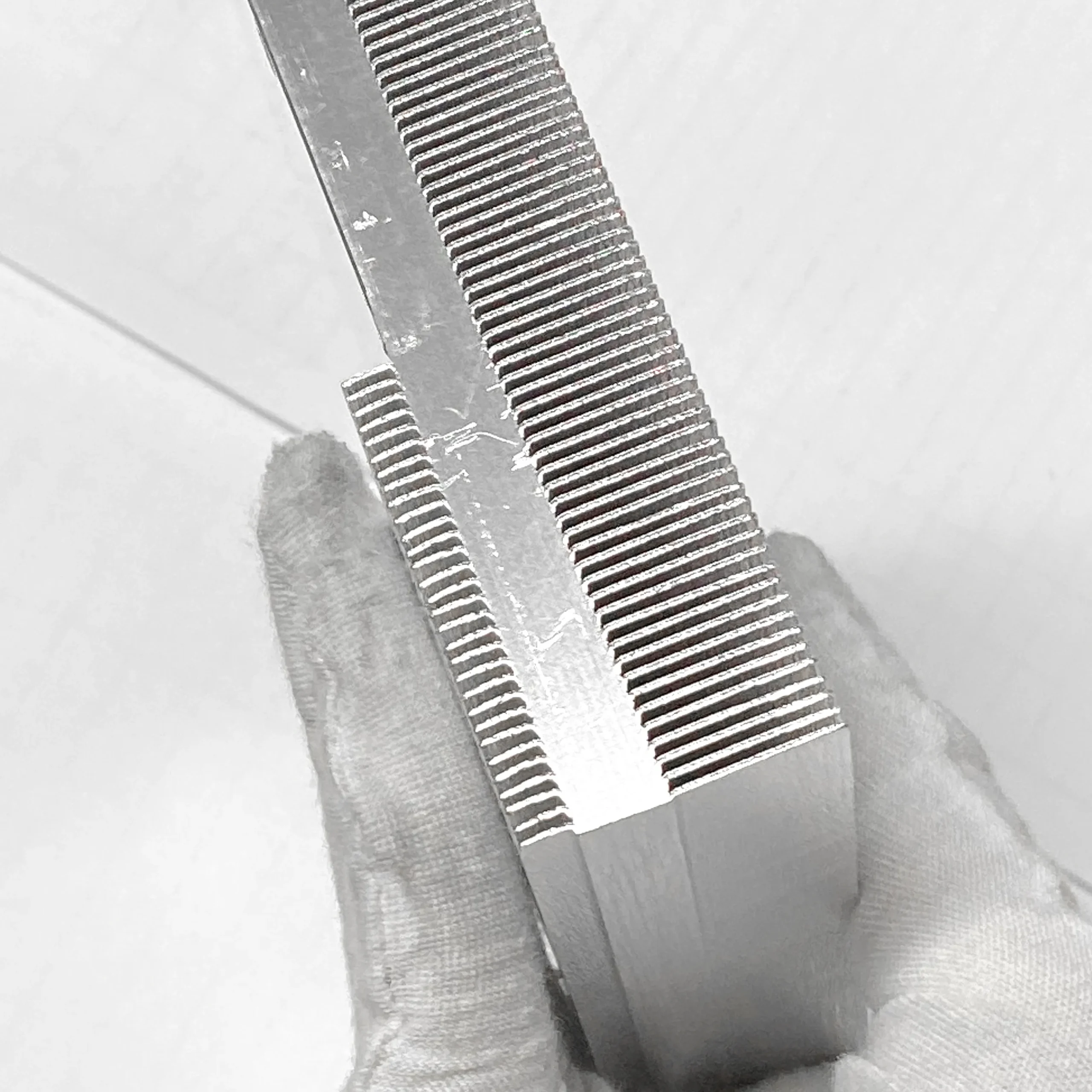

Двухсторонний сквизированный теплоотвод
Компактное решение: двухсторонняя сквизация

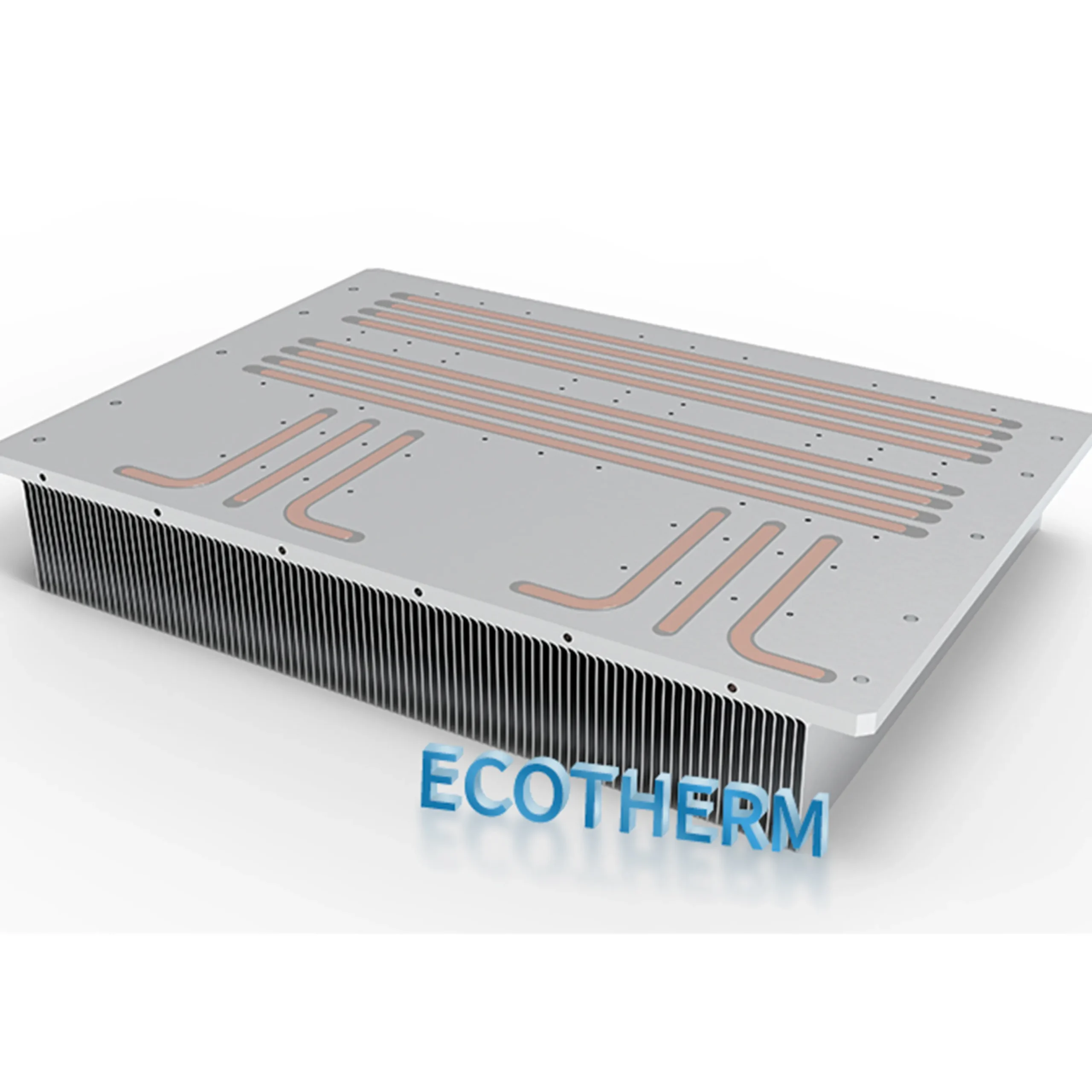

Сквизированный теплоотвод с тепловой трубкой и обработкой ЧПУ
Гибридная производительность: встроенные тепловые трубки

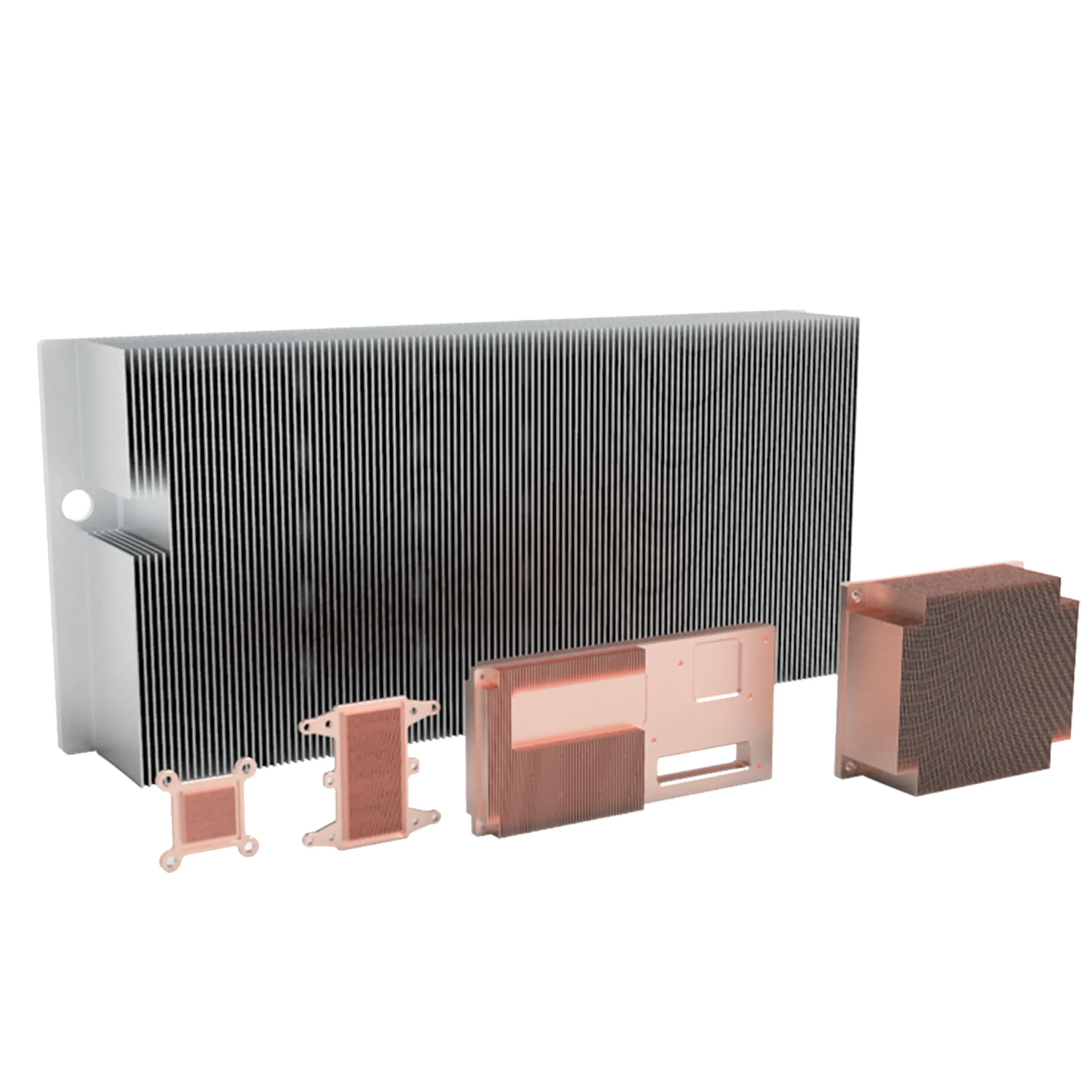

Медно-алюминиевый теплоотвод разных размеров
Расширенные возможности: большой формат и высокая плотность ребер
Почему для сложного воздушного охлаждения выбирают этот тип теплоотвода
Skived heat sink особенно полезен там, где требуется получить высокую плотность ребер, большую площадь теплообмена и компактную конструкцию без лишних соединений. Это хороший выбор для оборудования с высокой тепловой нагрузкой и ограниченным монтажным пространством.
Тонкие ребра
Позволяют увеличить площадь рассеивания тепла в ограниченном объеме.
Цельная структура
Ребра формируются из единого основания, что помогает сохранить теплопередачу.
Компактность
Подходит для устройств, где нет места для габаритных охлаждающих модулей.
Стабильная производительность
Хорошо работает в проектах с интенсивным воздушным потоком.
Наши сквизированные теплоотводы
-
Интегрированная форма
Нет зазоров между ребрами и основанием -
Низкая стоимость формы
Существенное снижение затрат
-
Быстрая доставка
Оперативное выполнение заказов -
Максимальные размеры
До 3 метров в длину и 900 мм в ширину
-
Тонкие ребра и контроль плотности
Соотношение высоты к толщине до 50:1 -
Возможности кастомизации
Включая интеграцию тепловых трубок
-
Максимальный отвод тепла с принудительной конвекцией
Улучшенное охлаждение при воздушной конвекции -
Оптимизация естественной конвекции
Эффективный теплоотвод без вентиляторов
Материалы и их применение
| Модель | Теплопроводность (Вт/м·К) | Применение |
|---|---|---|
| C11000 Чистая медь | 390–400 | 5G базовые станции, серверы (чувствительные к стоимости) |
| C10100 Безоксидная медь | 390–400 | Аэрокосмическая электроника, вакуумные условия |
| 1060/1070 Чистый алюминий | 230–240 | Потребительская электроника, LED освещение |
| 6063 Алюминиевый сплав | 200–210 | Автомобильная техника, промышленные преобразователи частоты |
Спецификации обработки поверхности
Медный теплоотвод
Алюминиевый теплоотвод
Прозрачное анодирование, черное анодирование, химическое преобразование
Максимальные размеры
| Материал | Толщина ребра | Ширина | Длина | Высота ребра | Шаг ребра |
|---|---|---|---|---|---|
| Медь | 0.1–1 мм | ≤900 мм | ≤3000 мм | ≤80 мм | 0.16–12 мм |
| Алюминий | 0.2–2 мм | ≤900 мм | ≤3000 мм | ≤130 мм | 0.2–12 мм |
Руководство по конструкции ребер
Толщина и высота ребер: Медь 0,1 мм → 15 мм (прямые) / 18 мм (изогнутые), Алюминий 0,2 мм → 25 мм (прямые) / 30 мм (изогнутые).
Расстояние от первого и последнего ребра до края ≥ 50% шага ребер.
Для ребер длиннее 300 мм рекомендуется поперечная нарезка для уменьшения волнистости поверхности.

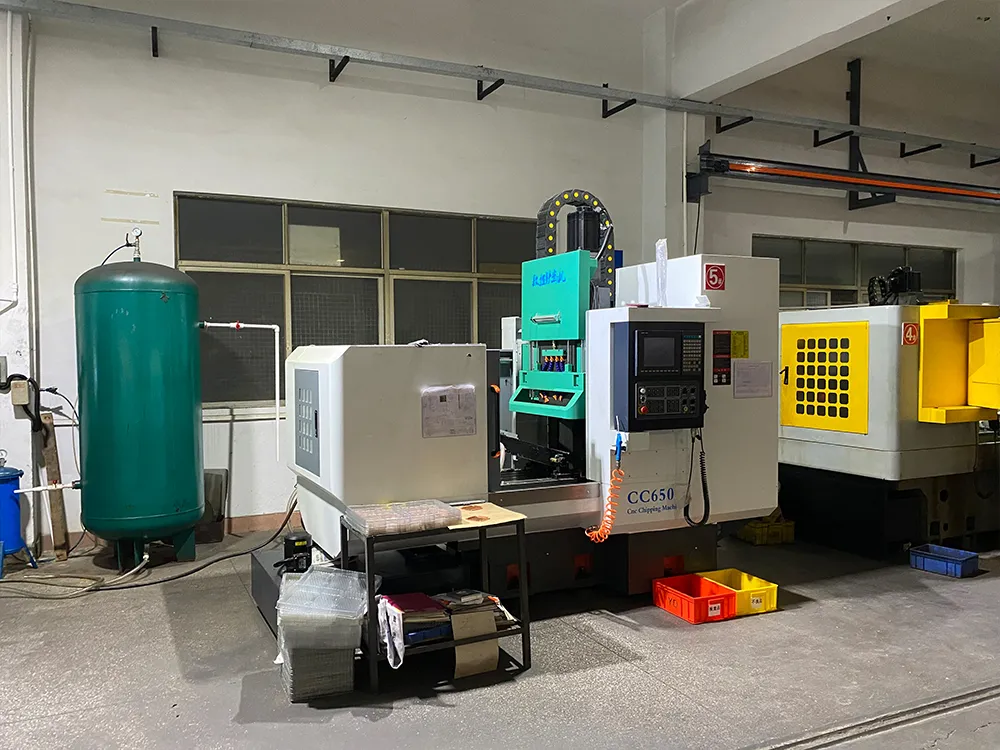

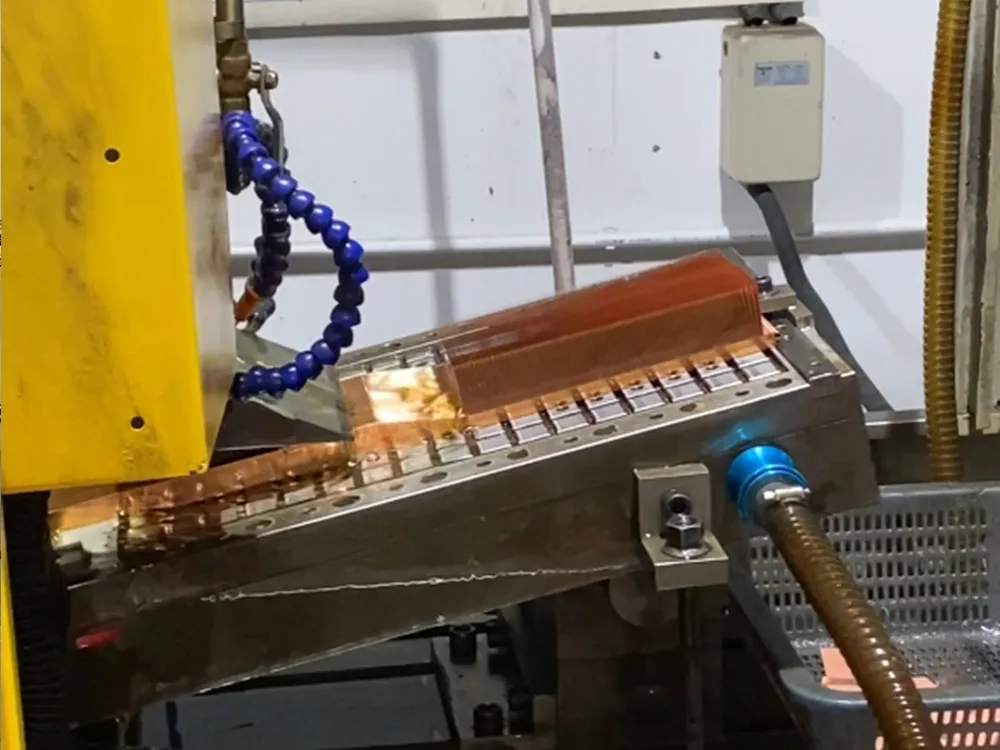

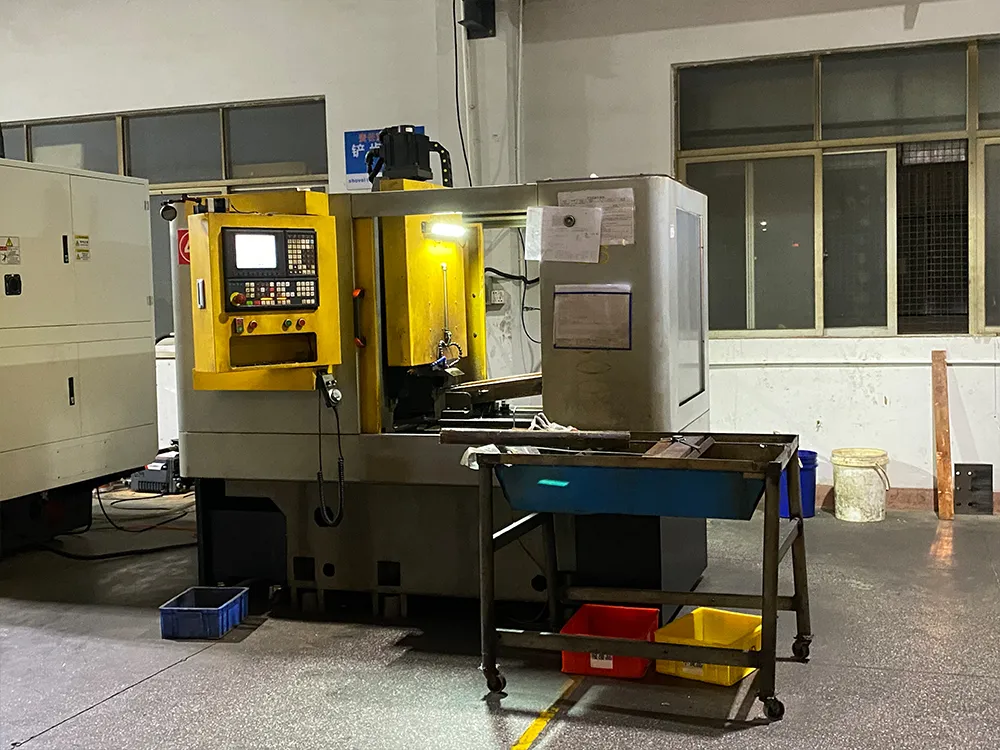

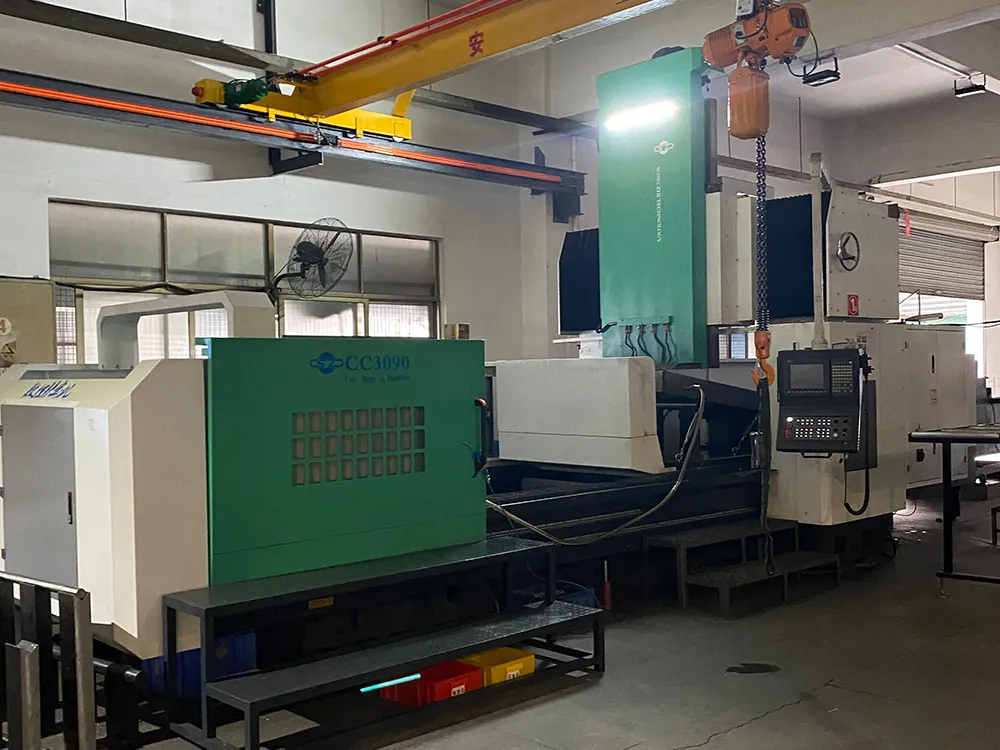

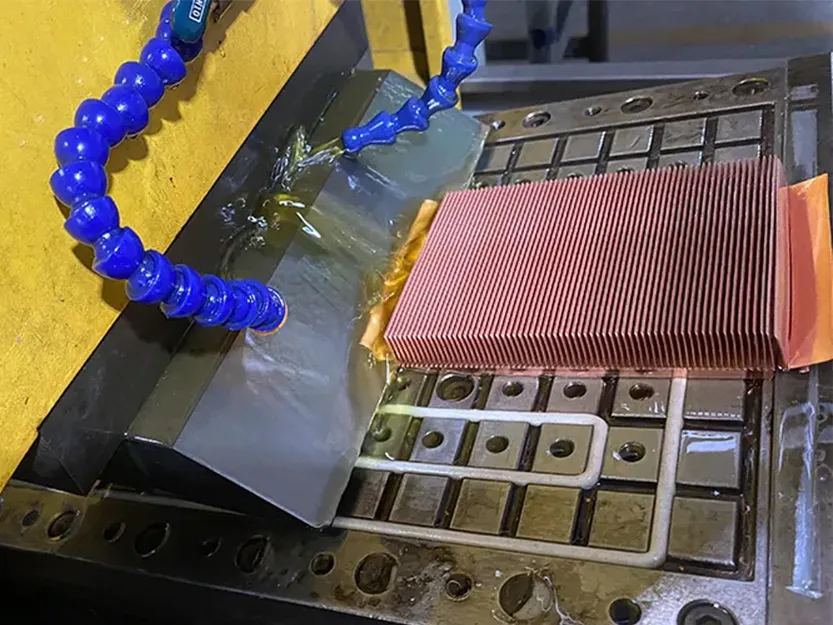

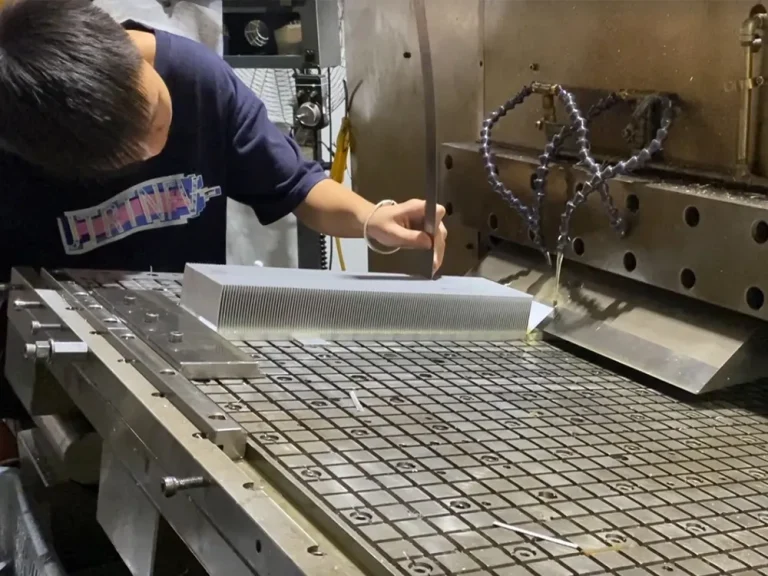

Наши станки для производства сквизированных теплоотводов
Что такое skived heat sink?
Это теплоотвод с тонкими ребрами, которые формируются из металлического основания методом срезания и вытяжки материала. Такая технология позволяет получить более плотное расположение ребер по сравнению со многими стандартными решениями.
В результате увеличивается полезная площадь поверхности, а тепло эффективнее отводится воздушным потоком. Для B2B-проектов это особенно важно, когда необходимо совместить компактность изделия и высокую эффективность охлаждения.
Когда это решение особенно подходит
- Когда воздушного охлаждения достаточно, но нужен более эффективный теплоотвод
- Когда в корпусе мало места для широких ребер или крупной сборки
- Когда важны стабильные размеры, повторяемость и производственная технологичность
- Когда требуется изготовление по чертежу или на основе вашей компоновки
Где применяются skived heat sink
Мы производим такие теплоотводы для проектов, где нужна компактная конструкция и эффективное воздушное охлаждение. Геометрия изделия подбирается под размер корпуса, мощность источника тепла, требования к монтажу и параметры воздушного потока.
Серверы и сетевое оборудование
Силовая электроника и преобразователи
Телекоммуникационные модули
Лазерные и оптические системы
Промышленная автоматика
Блоки питания и зарядные модули
Что мы можем настроить под ваш проект
Skived heat sink обычно подбирается не только по общим размерам, но и по целому набору технических параметров. Это помогает получить реальную эффективность в вашем устройстве, а не просто стандартное изделие из каталога.
Габариты основания
Длина, ширина, толщина базы и общие монтажные размеры.
Параметры ребер
Высота ребер, толщина, шаг и рабочая площадь теплообмена.
Монтажные элементы
Отверстия, резьбы, зоны контакта и посадочные поверхности.
Материал
Алюминий или медь — под требования по весу, теплопроводности и бюджету.
Поверхность и покрытие
Анодирование, никелирование и другие варианты обработки.
Условия обдува
Скорость воздушного потока, направление обдува и температура среды.
Как Ecotherm работает с проектом skived heat sink
Шаг 1
Анализ задачи
Вы отправляете чертеж, 3D-модель или техническое задание. Мы смотрим тепловую мощность, габариты, компоновку и ограничения проекта.
Шаг 2
Подбор геометрии
Инженеры предлагают подходящую толщину основания, параметры ребер, материал и общий формат изделия.
Шаг 3
Прототипирование
При необходимости изготавливаем образец от 1 единицы для проверки посадки и тепловых характеристик.
Шаг 4
Серия и контроль
После утверждения образца запускаем партию и контролируем размеры, внешний вид и качество поверхности.

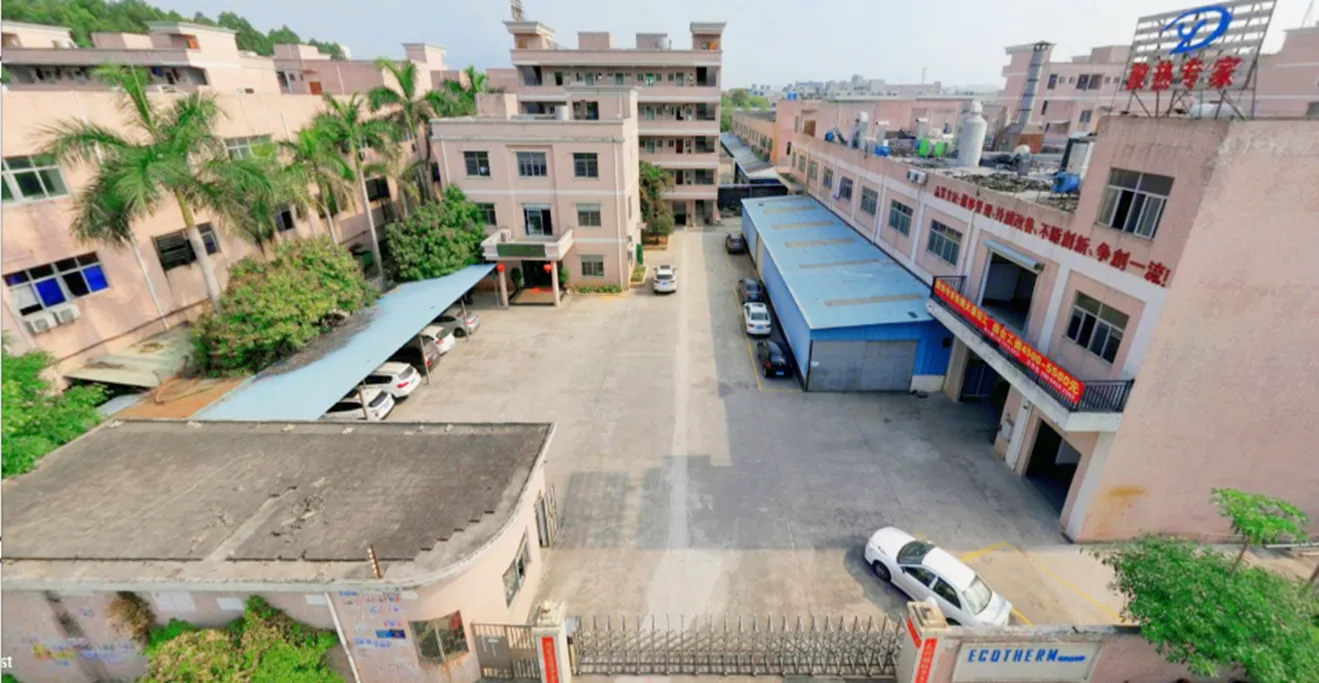

Фабрика Ecotherm
Почему российскому заказчику удобно работать с нами
Мы не ограничиваемся только изготовлением деталей. Наша команда помогает оценить технологичность конструкции, подобрать разумный вариант производства и ускорить запуск проекта. Для клиента это означает меньше доработок, понятную коммуникацию и возможность быстро перейти от идеи к образцу.
- Бесплатный анализ чертежа перед расчетом
- Прототипы и небольшие партии без завышенного MOQ
- Работа с OEM- и ODM-проектами
- Поддержка на этапе согласования конструкции

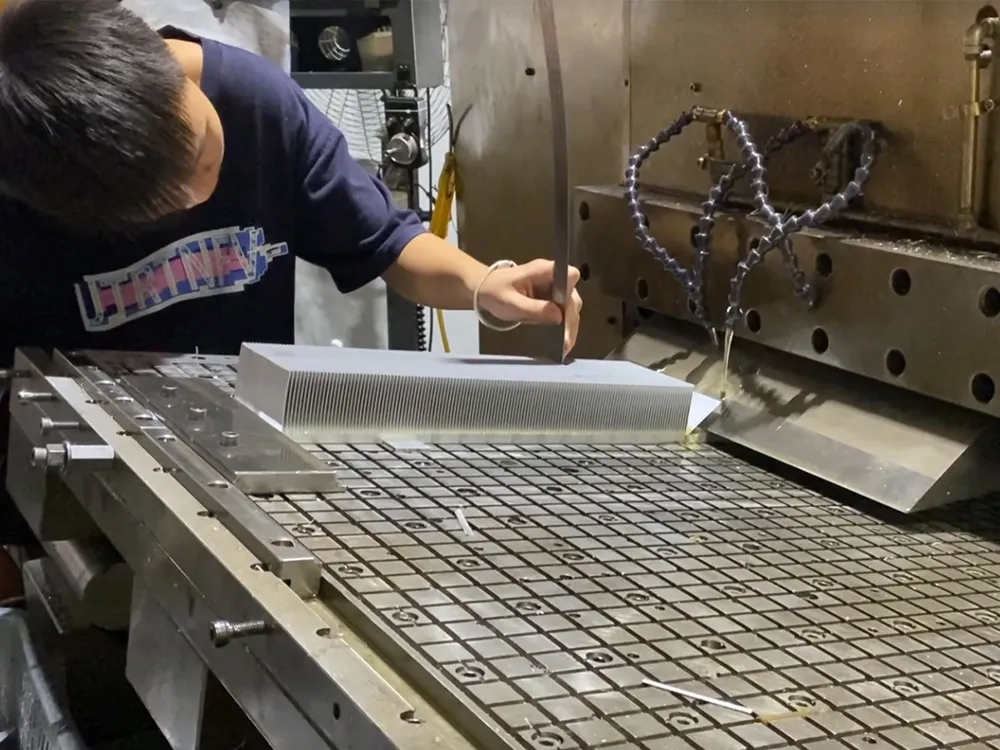

Производственный участок и оборудование.
Частые вопросы по skived heat sink
Да. Мы производим изделия по чертежам, 3D-моделям и техническому заданию заказчика. Инженеры Ecotherm могут предварительно оценить конструкцию и предложить технологические рекомендации.
Мы поддерживаем изготовление от 1 единицы, что удобно для прототипов, тестовых сборок и опытных партий.
Чаще всего используются алюминий и медь. Выбор зависит от теплопроводности, веса, стоимости и условий эксплуатации вашего проекта.
Да, skived heat sink часто применяется в серверных, силовых и телекоммуникационных устройствах, где требуется компактное и эффективное воздушное охлаждение.
Обычно предварительный расчет готовится в течение 24 часов после получения чертежа и технических требований.
Отправьте чертеж и получите предложение по вашему проекту
Если у вас уже есть чертеж, 3D-модель или даже только базовые технические данные, отправьте их нам. Инженеры Ecotherm бесплатно посмотрят задачу, предложат подходящую конструкцию skived heat sink и подготовят предварительный расчет.
